DSP-RVTS10BC二封機 (帶刺刀/帶壓電芯)

DSP-RVTS10BC二封機,適用于軟包鋰電芯真空封口包裝。


機械特性



機械規格


DSP-RVTS10BC二封機

一、設備動作原理

DSP-RVTS10BC二封機,適用于軟包鋰電芯真空封口包裝。

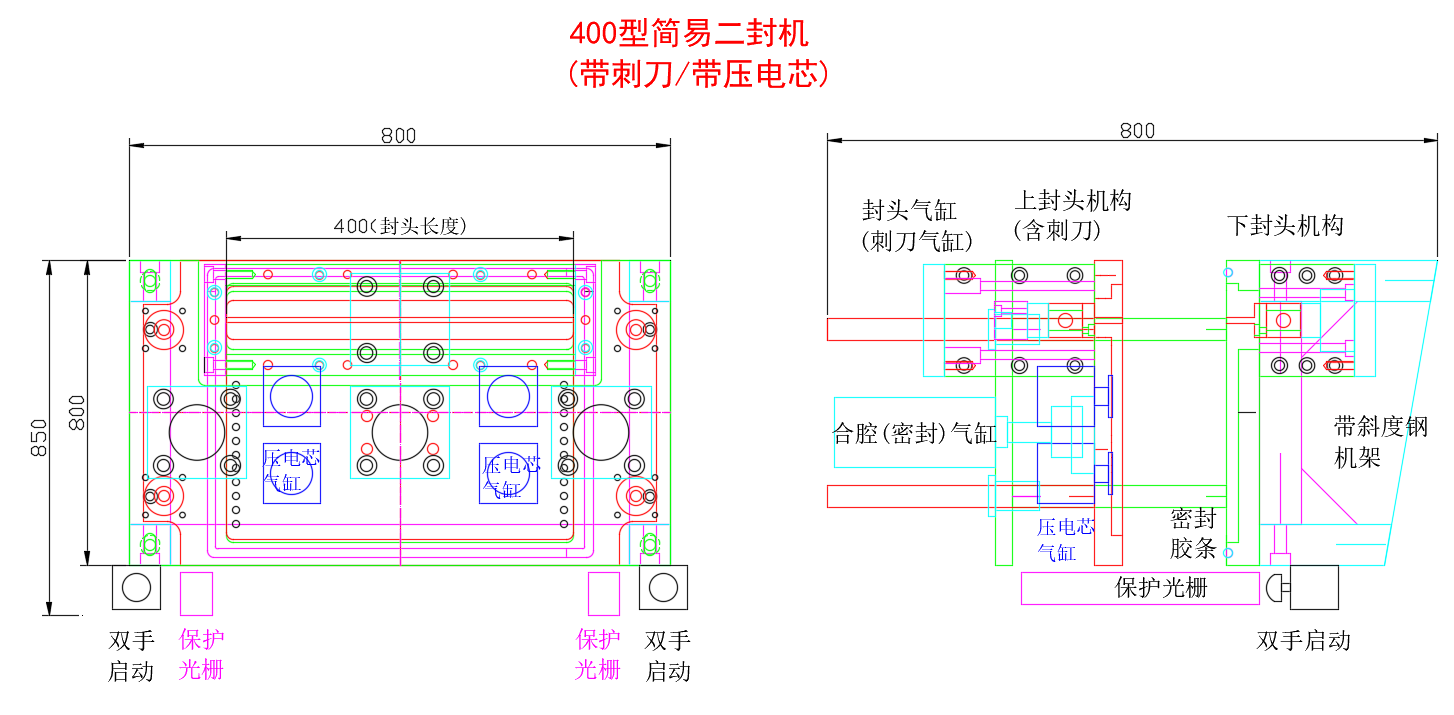

工作原理該設備由四個機構組成,分別是電芯放置定位機構,上下合腔刺刀剌穿機構抽真空壓電芯機構,熱封機構,人工放料到電芯校正定位后,雙啟手按動雙按鈕開關,設備運行,上下合腔完成刺刀剌穿氣袋口,再開始抽真空及壓緊電芯,真空達到預定值后再繼抽設定時間完成后,上封頭下壓熱封,充氮?dú)庑箞R合腔分開,取出電芯的半自動設備。

二、適用電芯

電芯長度:20~380mm

電芯寬度:20~300mm

電芯厚度:2~12m

電芯封頭長度:400mm

平行度:0.03mm

電芯封頭寬度6mm(可定制)

三、設備參數

1.運行效率:120--400/小時

2.需有抽真空設備配套使用

3.輸入電源AC220V

4.功率2KW

5.輸入氣源0.5Mpa-0.7Mpa

6.封頭平行精度正負0.03mm

7.設備外型尺寸850*800*800

8.重量:480KG

四、設備運行環境

1.環境溫度:10~40℃

2.相對溫度:20~90%

3.氣源為無腐蝕性氣體、液體、爆炸性氣體

五、消耗品配置

電芯耐高溫壓膠,密封條。

六、設備特性

1.雙按鈕操作,雙面加熱,溫度異常報警,光幕安生保護。

2.可預設封裝溫度及封裝時間。

3.具備溫度過高過低報警功能。

4.封頭平行度正負0.03mm。

5.封頭,電芯壓力可調。

6.進囗PLC,觸摸屏控制顯示,多功能設置真空表。

7.上腔四柱加長直線軸承導向,精度準確。

8.具有產出手動/半自功,故障報警功能。

七、特別警告

1.因此機器壓力較大,嚴禁同時2人共同操作使用機器。

2.維護調節也應一人操作。

3.更換/維護封頭請嚴格尊守勿使用機器自動/手動功能來控制上腔板升降(因有安全光柵保護功能,當上腔板下壓合籠時,如保護安全光柵有任何物體感應,下壓合籠的上腔板會自動上升,自動上升會對上面空間進行壓縮)。

4.更換/維護封頭請冷卻封頭到常溫后再進行,小心燙手。
