機械特性

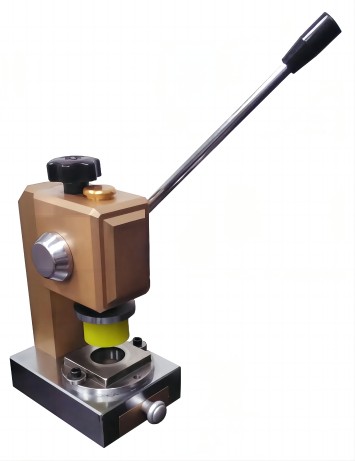

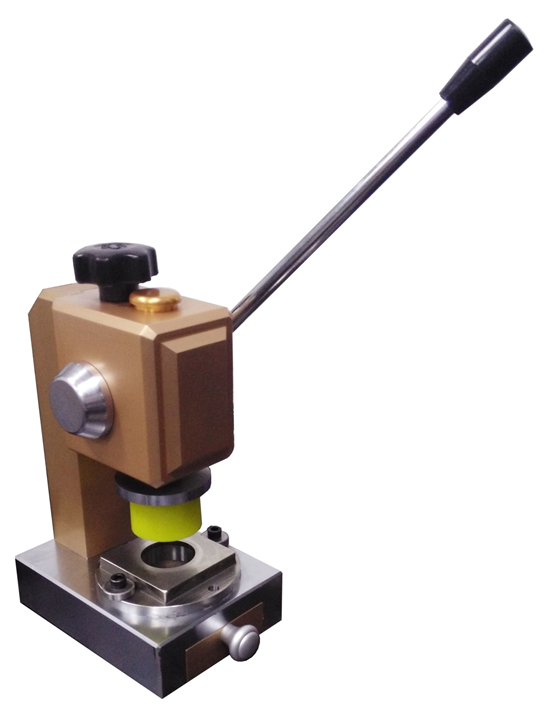

DSP-MPM01C扣式電池極片沖片機

一、產品簡介

DSP-MPM01C扣式電池沖片機是專為實驗室試制樣品而設計的專用沖片機，配備不同規格的模具可在薄片材料上進行沖孔、落料等工藝。整機設計小巧，使用便捷，非常適用于在0.02-0.15mm厚度的電池正、負極片、隔膜紙等材料上進行上料。

二、技術參數

1.壓軸行程：40mm

2.模柄孔直徑：Ф12mm

3.沖孔尺寸：標配Ф18mm、Ф16mm

4.工作臺面尺寸：140×80mm

5.外形尺寸：L230×W190×H450mm

6.重量：38Kg

三、可選配件

模具沖片尺寸可選Ф12/Ф14/Ф15/Ф16/Ф18/Ф19/Ф20/Ф24，也可據客戶要求訂制。

機械規格

裝配一覽表
