DSP-LM18D半自動疊片機

DSP-LM18D半自動疊片機該設備應用于鋰離子動力電池的Z字形疊片。


機械特性



機械規格



裝配一覽表


DSP-LM18D半自動疊片機

一、設備介紹

1.用途

1.1該設備應用于鋰離子動力電池的Z字形疊片。

1.2該設備包括人工上極片到次定位臺,人工推動機械手走Z字型路徑,自動疊片,人工切斷隔膜,人工貼膠,人工下料。

2.特點

2.1疊片過程中減少人工接觸,減少電芯內部短路和自放電。

2.2隔膜主動放卷,張力一致性好。

2.3疊片精度高。

2.4設備穩定。

2.5人性化設計,操作簡單。

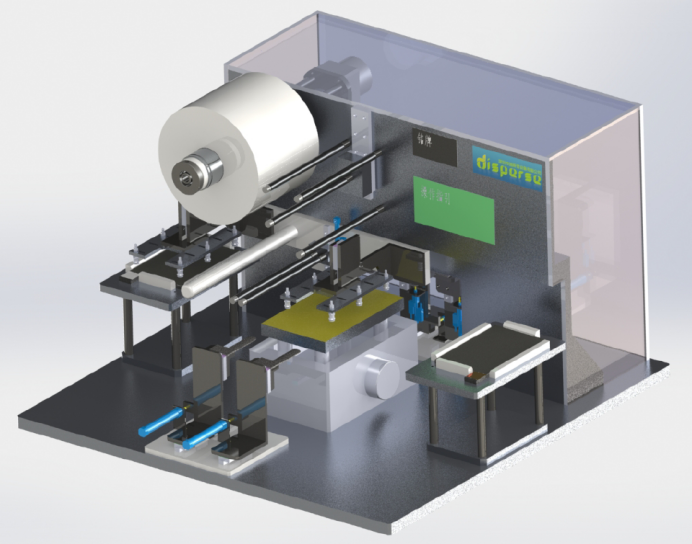

3.布局示意圖


3.1設備尺寸:1600mm×1600mm×1200mm(長×寬×高)。

3.2設備重量:以實際重量為準,控制總重與承重面積之比≤500kg/m2。

4.結構及功能

序號

系統

描述

1

支撐系統

包含基板主體?;逯黧w對整臺設備起到支撐固定作用。



2



隔膜放卷系統

包括隔膜放卷組件和張力組件。

隔膜放卷組件:通過脹緊原理實現隔膜卷料的固定,保持隔膜與基板垂直距離的一致性,利用直流電機實現隔膜連續放卷;張力組件:張力一致性好。

3

極片次定位系統

人工將極片放入次定位臺,采用機械定位極片。



4



取料機械手系統

人工推動機械手左右移動走Z字型隔膜路徑,采用機械限位保證重復定位精度。

機械手取片時采用真空吸盤,取放極片過程中保證不損傷極片。



5



主疊片臺系統

疊片臺上有四組壓片機構,分別壓住疊片臺上的正、負極片,保證在疊片過程中極片不移位。

疊片過程中平臺下降采用人工旋鈕的方式進行手動調節。

6

隔膜切斷系統

疊片完成后,人工進行隔膜切斷。

7

控制系統

包含PLC、系統軟件等,控制設備的整體運行。

5.主要元器件

序號

名稱

品牌

1

氣缸及電池閥

SMC/AirTAC

2

PLC

OMRON


二、設備適用材料要求

1.適用材料范圍

項目        機器規格


材料規格

極片

正極長度/公差

150~350/0.2(不含極耳)

正極寬度/公差

150~250/0.2

負極長度/公差

150~350/0.2(不含極耳)

負極寬度/公差

150~250/0.2

正極厚度

0.10-0.28

負極厚度

0.10-0.28

隔膜

寬度

150-355

厚度(μm )

20-45

最大外徑

φ250

紙筒內徑

3

2.來料要求

2.1極片無明顯掉粉現象,無明顯波浪邊緣,垂直極片方向毛刺低于15um。

2.2極片長/寬尺寸公差:±0.1mm。

2.3極片來料無明顯翹曲變形,極片來料無明顯黏連。

2.4隔膜收卷誤差0.3mm。

2.5隔膜蛇形彎誤差0.5mm/m。



三、設備制造產品規格

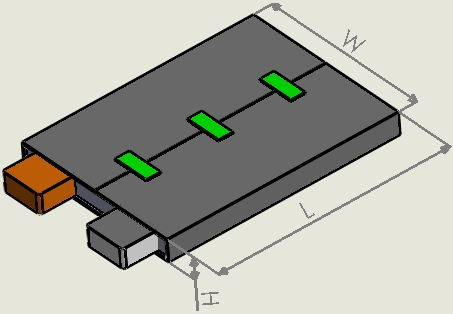

1.產品能制造的產品規格

項目

范圍


厚度H

7~30

寬度W

150~250

長度L(不含極耳)

150~350

注:疊片不同規格極片時,需更換料盒活動底板、定位板等其它零部件的位置調整主要更改項目如下(供參考)

換型尺寸范圍

主要換型物料

換型時間

尺寸調整0~10mm

次定位機構:次定位底板。

0.5小時以內

尺寸調整10~50mm

次定位機構:次定位底板。
機械手機構:內機械手吸盤板
疊片臺機構:底板。

1小時以內

尺寸調整50mm以上

次定位機構:次定位底板、定位擋板。
機械手機構:內機械手吸盤板
疊片臺機構:底板、支撐板。

1.5小時以內

2.產品工藝

(甲方提供卷繞工藝)

3.驗收產品型號

(甲方提供)



四、設備參數

1.主要性能參數

項目    機器規格






技術參數



疊片速度(S/片)

3.0-4.0S(與操作熟練程度有關)

極片與隔膜間對位精度

中心偏差小于0.5mm(縱向)

隔膜間對位精度

端面對齊偏差小于0.5mm

單片對齊精度

±0.3mm

極片整體對齊精度

±0.5mm

疊片數量

可設定

產品合格率

≥98%

設備稼動率

≥95%

2.其他參數

序號

項目

指標

備注

1

設備外觀顏色

國際標準暖灰1C

或由客戶指定

2

操作界面

中文


3

設備噪音

80dB(材料原因除外,如膠帶剝離的聲音)

距離設備1m測量

4

設備銘牌

包含設備名稱、型號、電源、出廠編號等


5

安全標準

參考GB 5226.1

機械/電氣及防護安全要求
