一、設備功能

設備主要用于軟包裝鋰離子電池在熱壓狀態下進行化成,能夠代替現有電池化成工藝的烘烤整形工藝,同時縮短化成時間,縮減電池制作周期,減少人工,電池在抽氣封口后表面更加平整,外觀更漂亮,同時完成電池的化成和熱壓整形。本設備由1套化成柜和2套夾具組成,化成柜有128個通道,每套夾具64個5V10A通道。本機由機架、化成夾具、電源三部分組成,具有加熱、溫控、充電、數據連接、通訊安全保護和煙霧報警等功能。





二、設備主要動作流程

溫控啟動---柜門打開---夾具打開---人工放入電池---夾具壓緊---柜門關閉---化成啟動---化成完成夾具自動開啟---柜門打開---人工取出電池。

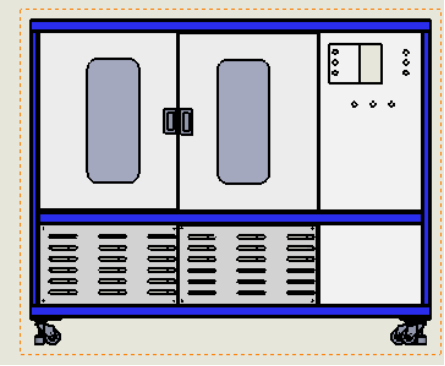

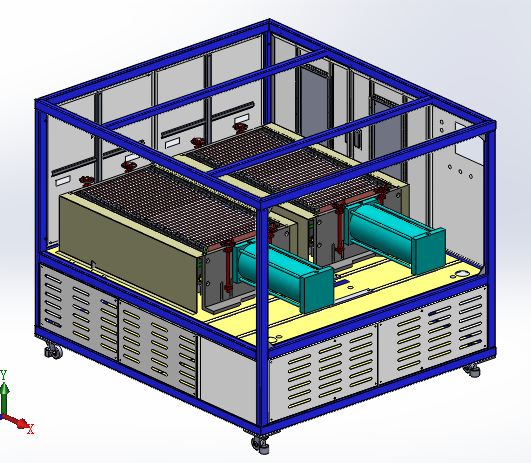

三、設備結構



 DSP-128TR聚合物電池高溫夾具化成柜 (臥式機).png




整機尺寸:2500×1800×1750(長×寬×高)

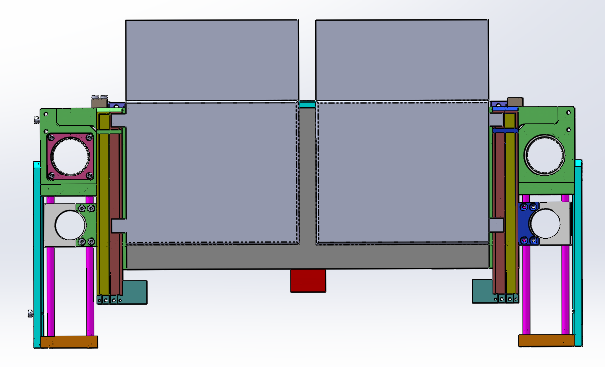

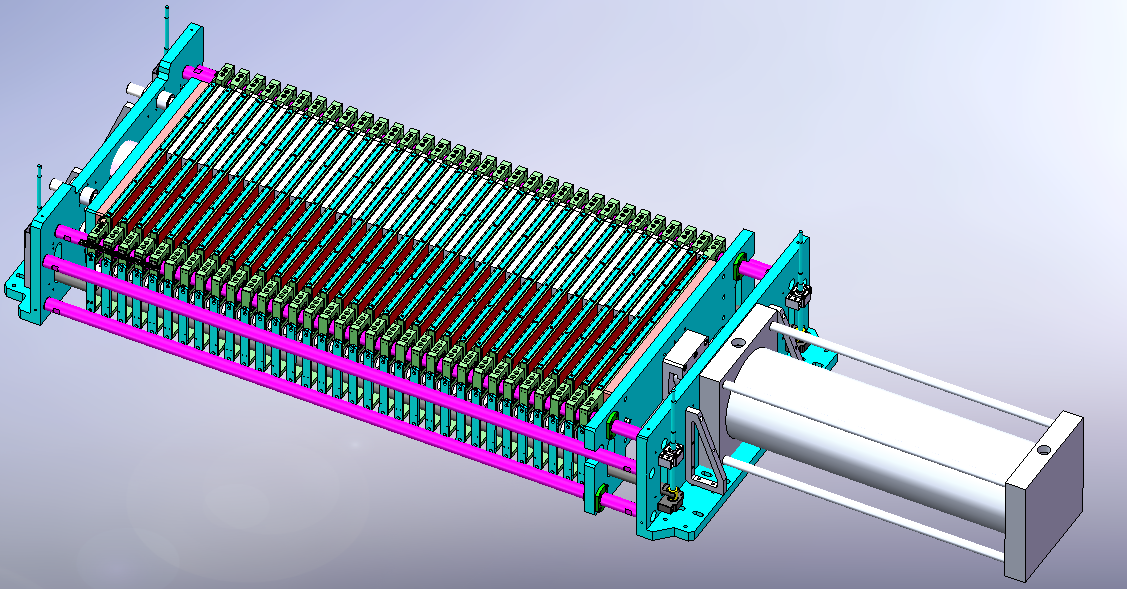

四、夾具結構圖



五、每層模塊上電池擺放圖



六、電池來料尺寸規格

電芯來料尺寸規格如下:長A:60~120;寬B:60~100;厚T:2.5~8;氣囊袋:50~100;極耳寬度:4~30;極耳長度:15~30。



七、設備技術指標

1.電壓

1.1充電電壓設定范圍:直流0~5000mV;

1.2分辨率:0.1mV;

1.3精度:±0.1%FS+5dgt;

1.4放電電壓設定范圍:直流2000~4500mV。

2.電流

2.1充放電電流設定范圍:直流30~10000mA;

2.2分辨率:0.1mA;

2.3精度:±0.1%FS+5dgt。

3.充放電時間設定

3.1設定范圍:0~99小時59分;

3.2分辨率:1分鐘;

3.3數據記錄周期:1秒~60分。

4.通道采樣巡檢時間:5~20秒(可設置)。

5.充放電測試模式

5.1充電方式有兩種

5.1.1恒流充電(CCC):結束條件為電壓或時間;

5.1.2恒流恒壓(CVC):恒壓充電,結束條件為時間或電流。

5.2放電方式

5.2.1恒流放電(CCD):結束條件為電壓或時間。

6.熱壓溫度范圍

6.1熱壓溫度控制范圍:室溫+10℃~90℃;

6.2熱壓溫度控制精度:±4℃(同一層夾具之內各層次之間的溫度差異);

6.3升溫時間約20分鐘(目標溫度:80℃)。

7.壓力部分技術參數

7.1壓力設定范圍:500~3000kg;

7.2壓力控制精度:±20kg;

7.3壓力設定分辨率:±1kg。

8.環境要求

8.1環境溫度:25±15℃;

8.2相對濕度:30%~75%;

8.3壓縮空氣:0.25~0.76Mpa;

8.4無強電磁場干擾和腐蝕性氣體侵蝕。

9.電源要求

9.1電網電壓:交流380V±10%,三相五線;

9.2電網頻率:50Hz±1Hz;

9.3功率:化成電源約7.5kW,高溫壓力化成加熱啟動功率約3kW;

9.4備注:電網不穩定地區,應配備電源凈化穩壓裝置;應安裝有良好的安全地線。

10.精度校正周期:1年。

11.通道數:128通道。

12.軟件功能

12.1語言:簡體中文。

12.2準確控制限時間、限電壓、限電流的每進程結束條件。

12.3計算化成電池充電容量及能量參數。

12.4流程編輯和管理功能

12.4.1可設置31個工步參數、可設置最多256個循環。

12.4.2每個循環可編輯可由恒流充電、休眠等二種屬性可選。

12.4.3可將編輯完成的流程文件存檔備用。

12.5充電電流由30~10000mA可設置,可充電電壓由0~5V可設置,每個步驟時間可由1~1000min可設置。

12.6計算化成電池充放電容量及能量參數,能夠?qū)崟r繪制每節電池化成過程的動態曲線,包括電壓/時間曲線、電流/時間曲線、容量/時間曲線、能量/時間曲線、容量/電壓曲線等;要求可同時顯示多條曲線。所有曲線可以隨意放大或者縮小,以供檢查電流或者電壓在短時間內的穩定性。

12.7化成的庫存編輯以及修改功能。

12.8時間發送、校準功能。

12.9分類設置及啟動化成。

12.10新建窗口、排列圖標、層疊平鋪分隔顯示。

12.11對已化成的電池容量電壓等數據進行分類功能。

12.12每節電池的充電數據可以形成數據列表形式,供用戶查看和輸出打印。

12.13設備上下位軟件具有取關鍵數據功能

12.13.1休眠工步容量需要與上一次最后一條數據容量一致。

12.13.2轉步次的關鍵點電壓、電流數據要求在技術規格要求的精度范圍內。

12.13.3休眠時間要流程設置一致。


八、保護功能

1.電壓保護

1.1欠壓下限警戒電壓,強制電壓保護。

1.2電壓、電流波動率保護。

1.3放電電壓下限檢測。

1.4過壓保護。

1.5流程前初始電壓檢測。

1.6電壓上限、定時電壓、電流檢測。

2.安全保護

2.1報警功能:設置高位報警燈,提示狀態。

2.2設置緊急停止按鈕,急停時夾具自動張開。

2.3著火報警保護。

2.4設備報警停機后,可以從中斷位置繼續未完成的流程,而不需要從頭開始流程。

2.5如果下位機與上位機通訊中斷,通訊恢復正常后,可按原有流程繼續進行工作。

2.6超溫保護。

3.掉電保護

3.1當出現設備異常斷電之后,可繼續執行當前流程步。

3.2當出現時間通訊中斷或PC機故障時,設備將會自動進行入等待狀態,待通訊迅速復位后繼續當前流程。


九、三色燈顯示狀態

1.待機(未發流程或流程走完)————黃燈。

2.流程中(休眠、充電、放電)————綠燈。

3.系統故障(超溫、過壓、過流、硬件故障等)————紅燈。



十、設備功能

1.壓力分段設置,至少三段,偏差顯示、時間范圍。

2.溫度分段設置,至少三段,偏差顯示、時間范圍。

3.根據充電時間自動調節壓力。

4.根據充電時間自動調節溫度。

5.充電完畢、充電開始、自動識別顯示。

6.報警系統及記錄(包括煙霧、壓力、溫度等)。

7.氣缸動作顯示及參數。



十一、設備主要元器件

序號

名稱

品牌

1

溫度模塊

信捷

2

PLC

信捷

3

觸摸屏

顯控

4

電氣比例閥

SMC

5

電磁閥

亞德客

6

氣缸

定制

7

硅膠發熱板

定制

8

極耳壓條

定制

9

電源柜

藍奇(客戶可定制)



十二、隨機配件

序號

名稱

規格

數量

1

麥拉紙

定制

10張

2

溫控線

定制

2條

3

硅膠發熱板

定制

2塊

4

硅膠片

定制

2塊



裝配一覽表
