DSP-TP14F軟包聚合物電池半自動注液機

DSP-TP14F軟包聚合物電池半自動注液機,鋰電池注液機,自動注液機,本機主要用于方形定量精密使用,注液效率高、操作簡便、穩定性好,是方形電池生產時注液工序先進的重要設備。本機由四工位轉盤,工位分布由:1.上電池工位。2.精密定量注液工位。3.抽真空/充氮?dú)?擱置工位。4.真空預封位,及機械傳動及數控系統等組成??焖俑咝Ь珳?zhǔn)注液,相比傳統倒吸式注液機可以達到節省電解液10%以上。


機械特性


DSP-TP14F軟包聚合物電池半自動注液機

一、工作過程描述

1.一組1個電池,人工把電池放進注液托架。

2.放好電芯,按動開關,手動轉盤,自動注液循環開始。

3.打開電池包,自動注液,然后系統自動進行靜置循環。

4.注液完成后,人工移出電池。

5.人工出貨下料。

6.操作面板采用觸摸屏形式。

備注:抽真空時間、靜置時間可根據情況設定,靜置可抽真空靜置。



機械規格


一、技術工藝參數及特點

1.本注液站適用電池規格:軟包電池,注液量為50ml-200ml的軟包電池,電池外形尺寸規格為:高度600,厚10mm,寬300mm

2.采用自動注液,托架內裝電池?cái)?shù)量:1個。

3.單機效率5PPM。(具體情況根據貴公司實際參數而定)

4.注液精度為±0.5%,注液量要求為0~20kg可調。

5.先開口后注液,注液后真空進行的靜置方式,效率高,精度準,操作方便可靠。

6.注液時真空壓力保持在-80KPa以上。

7.抽真空的時間、真空度、注液時間、加壓的壓力、時間能夠設定可調。

8.外接設備:真空源,AC220V電源1.5KW。

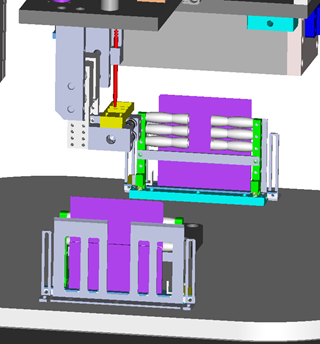

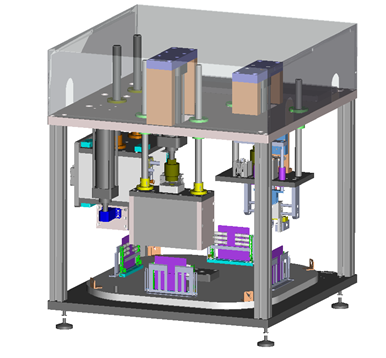

二、注液?jiǎn)卧缦率疽鈭D




裝配一覽表


一、設備配置

序號

裝置名稱

單位

數量

備注

1

注液站

1


2

自動注液系統

1


3

電動計量泵

臺

1


4

真空泵或管道真空(-98KPa以上)

臺

1

用戶自備和選配

5

靜置系統

1


9

封口系統

1


10

電池定位機構

1


11

注液嘴壓嘴機構

1


12

電解液中轉罐

1


備注:

1.該設備關鍵部位均采用不銹鋼304,等防腐防堿材料,全機耐腐耐堿極高。

2.該設備能耗低,額定功率僅1.5KW。

3.設備保證能24小時開機工作并穩定運行。

二、設備主要元器件

氣缸和電磁閥, 真空元器件。

步進電機:國內知名品牌

導軌滑塊:MISUMI

PLC:Mitsubishi

觸摸屏:EVIEW,WEINVIEW

三、現場環境要求

1.環境溫度:由甲方廠房環境決定。

2.相對濕度:干燥空氣由甲方提供。

3.電源:二相220V/50Hz,電壓波動范圍:+10%~–10%

4.壓縮空氣:經干燥、過濾和穩壓后,出氣壓力大于5.0kg/C㎡。

5.真空源:真空泵10升/秒,-98KPa以上,或管道真空(-98KPa以上)。

6.甲方應保證現場空氣暢通。
