DSP-SAVPM17C半自動卷繞機卷擾機

DSP-SAVPM17C半自動卷繞機卷擾機應用于圓型或方型鋰離子電池的半自動卷繞機卷擾機,通過更換卷針組件可以分別適應圓型和方型電池的卷繞,包括人工上極片、自動抽針、自動卷繞,然后人工貼膠紙及下料。DSP-SAVPM17C半自動卷繞機卷擾機設備穩定,效率高;DSP-SAVPM17C半自動卷繞機卷擾機人性化設計,操作簡單;DSP-SAVPM17C半自動卷繞機卷擾機真正實現卷圓柱和軟包可以共用。


機械特性


DSP-SAVPM17C半自動卷繞機

一、設備介紹

1.用途

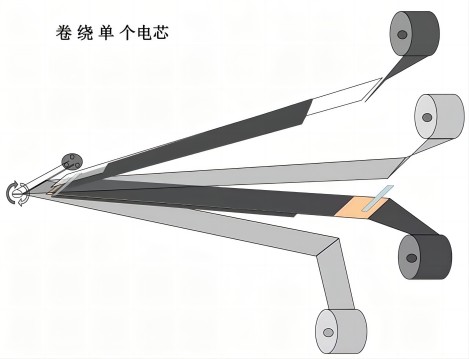

該設備應用于圓型或方型鋰離子電池的半自動卷繞機卷擾機,通過更換卷針組件可以分別適應圓型和方型電池的卷繞,包括人工上極片、自動抽針、自動卷繞,然后人工貼膠紙及下料。

2.特點

2.1適用于油性極片、水性極片及各種隔膜。

2.2上料槽(導板)的寬度可調節,單邊可調。

2.3卷繞軸采用步進電機驅動,使卷繞速度恒定。

2.4卷繞過程中的極片張力、隔膜張力相對恒定,卷繞的電芯張力一致性和極片、隔膜的位置一致性好有利于提高電芯容量及內阻均勻率。

2.5隔膜連續減少卷繞過程中的人為接觸,減少電芯內部短路和自放電的特點

2.6設備穩定,效率高。

2.7人性化設計,操作簡單。

2.8真正實現卷圓柱和軟包可以共用

二、適用材料范圍

材料

材料長度

材料寬度

材料厚度(μm)

大外徑

內徑

尺寸范圍

尺寸范圍

公差

尺寸范圍

公差

(mm)

mm)

正極片

300-1600

40-60

0.2

100-200

5

/


負極片

300-1600

40-60

0.2

100-200

5

/


隔膜

卷料

40-65

0.2

16-25

/

Φ150

φ76.2

膠帶

卷料

10-60

0.2

20-50

/

Φ150

φ76.2

三、來料要求

1.極片蛇形彎誤差0.2mm/m

2.隔膜收卷誤差0.3mm

3.隔膜蛇形彎誤差0.5mm/m

4.膠帶超出極片邊緣的長度小于1.5mm

5.極耳外露長度小于25mm
